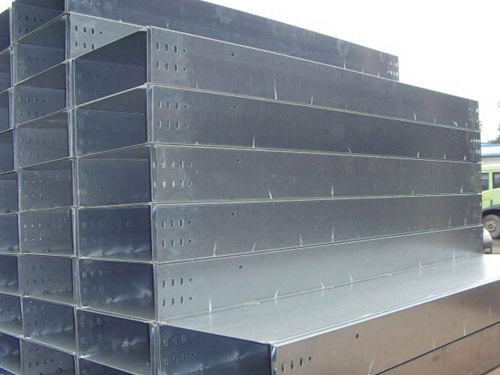

電纜橋架">安徽電纜橋架安裝在弱電工程項目

在當今弱電工程市場，電纜橋架作為弱電工程的配套工程，目前沒有具體的標準指導因此，在設計和選擇過程中，應根據弱電工程系統的類型、數量和規格采用標準模型。

的設計原則是:

(1)確定方向:根據建筑平面圖，結合空調管道和電氣管道的設置、維護方便、電纜布線密度等因素，確定電纜橋架的較佳布線方案。室內應盡可能設置墻、柱、梁和地板，以便在設置實際隧道時，它們應平行于管道的一側或頂部。為了避免交叉，應盡可能考慮交叉線和分支。如果沒有其他管架可以借用，則必須設置自立式立柱。

(2)負荷計算:計算弱電工程主纜主線縱剖面上單位長度的重量

(3)確定電纜橋架的敷設寬度:根據電纜的數量、直徑和電纜間距，確定電纜橋架的類型和尺寸、臂長、支柱長度、間距、橋架寬度和數量

(4)確定安裝方法:根據位置的設置條件，確定橋梁的固定方法，選擇懸掛式、垂直式、側墻式或混合式，一般提供連接件和緊固件，并根據橋梁結構選擇相應的保護層

(5)繪制弱電工程電纜橋架平面圖和截面圖，局部繪制空間圖并列出材料清單

的安裝原則是:當

(1)弱電工程的電纜橋架從外部進入建筑物時，橋架的坡度不應小于1/100

(2)電纜橋架穿過電氣設備時，電纜橋架與電氣設備之間的凈距不應小于0.5m

(3)同一高度的兩組電纜橋架之間的凈距不應小于0.6m

(4)在平行圖上繪制橋梁路線橋梁起點、終點、轉折點、分支點和吊點的坐標、位置、尺寸和標高如果能畫出橋梁的軸線圖，材料統計就會更準確。

直線:全長、橋號、標高、型號和規格

轉向點和分支點:表示所用轉向盤的類型和規格

電梯:標高變化明顯時，也可采用局部圖或剖面圖。

(1)橋梁支座，如立柱、非標或非標、框架間距、安裝方法、規格、標高等。，可以與平面上的列表相一致，也可以根據不同的截面進行劃分、等距或繪制。

(2)電纜引入的位置和方法一般來說，可以使用大量的電纜來拉下垂直彎曲板和垂直上框架，并且可以使用少量的電纜來引導引導板或引導管并指示引導模式。

(3)電纜橋架應高出地面2.2米橋頂離天花板或其他障礙物不應小于0.3米。橋梁的寬度不得小于0.1m橋梁截面填充率不得超過50%當

(4)電纜在電纜槽中垂直敷設時，應固定在電纜槽頂部的電纜槽上，相互之間的距離為1.5米。水平放置時，固定在起點、尾部、轉彎和3 ~ 5米處。
